平面拋光機
電氣系統選用臺達產變頻器、施耐德低壓電器件,拋光輪升降采用數顯控制,拋光和工作臺移動速度實現無級調速,可獲得理想的表面效果。
全國熱線

400-1088-778 / 0757-85588578

JYFP6500型平面拋光機

電氣系統選用臺達產變頻器、施耐德低壓電器件,拋光輪升降采用數顯控制,拋光和工作臺移動速度實現無級調速,可獲得理想的表面效果。

工作原理:

由兩組高速旋轉的布輪或尼龍輪在型材表面成微磨削加工,從而得 到鏡面或鍛面(拉絲)狀態的表面。在拋光過程中,在布輪上涂上 拋光劑(一般選用拋光蠟)。

主要技術參數

型號
JYFP6500
工作臺面尺寸 (寬×高)
6500 × 700 mm
適用拋光輪
16″ (Φ400mm)
最大可拋光型材尺寸
6000×650 mm
最大可拋光型材高度
250 mm
拋光輪升降速度
6 mm/s
氣源氣壓
0.6 MPa
工作臺移動速度
5 ~ 22 m/min (變頻調速)
主軸轉速
1470 rpm (變頻調速)
除塵裝置
風機 C6-46-3A-3kW
隨機配件
配拋光布輪 1 套,附件 1 套
總功率:42.6 kW
拋光輪電機:18. 5kW×2
行走電機:0.75 kW×2
升降電機:1.1 kW
除塵風機:3 kW
電壓
380 V
主機外形尺寸 (長×寬×高)
2070 × 2200 × 1500 mm
設備重量
12000 kg Approx.

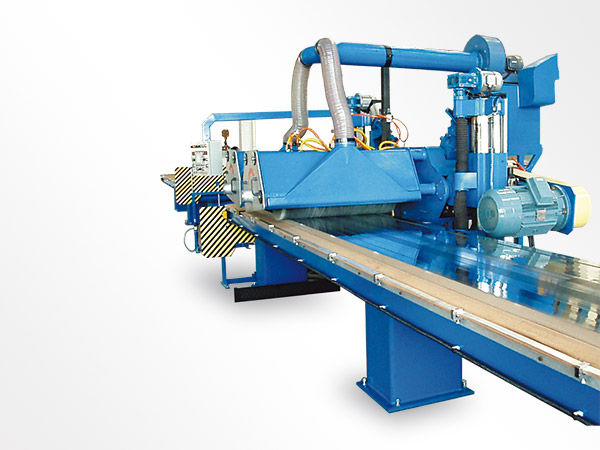

JYFP7000 型平面拋光機

JYFP7000 型平面拋光機主電機選用 ABB 公司產品,臺達產變頻器,三菱 PLC 和控制模 塊,EV 人機界面(觸摸屏),研磨液噴淋系統選用 HDP-II 德國 Widoberg 公司產品。

工作原理:

設備由兩組高速旋轉的布輪或尼龍輪組成,型材表面與拋光輪間有 拋光劑(液態或固態)磨料,可以得到鏡面或鍛面(拉絲)狀態的表面。 采用特殊設計,大平面拋光的橫向移動,能顯著提高表面拋光質量。

主要技術參數

型號
JYFP7000
工作臺面尺寸 (寬×高)
7000 × 1000 mm
工作臺數量
2 個(可選用一個工作臺)
適用拋光輪
16″~ 20″
(Φ400mm ~ Φ500mm)
主軸轉速
1000 rpm(變頻調速)
拋光輪橫向移動
20 mm
拋光輪升降行程
250 mm
拋光輪升降速度
2 mm/s
工作小車移動速度
5 ~ 9 m/min(變頻調速)
噴研磨液容量
0.2 ~ 0.3 cm3/ 支 共 4 支 (可調)
除塵裝置
風機 C6-48-4A-5.5kW
隨機配件
配拋光布輪 1 套,附件 1 套
總功率
拋光輪電機:22 kW×2
移動電機:1.5 kW
升降電機:0.55 kW×2
橫移電機:0.55 kW×2
除塵風機:5.5 kW
電壓
380 V
主機外形尺寸 (長×寬×高)
3500 × 2400 × 2000 mm
設備重量
15000 kg Approx.

注 : 可根據客戶提供參數定制。本參數為常規配置,設備實際參數均以出廠為準,如用戶有特殊要求請在訂購合同中注明。
